360 -stupňové otáčanie prípravkov - bezpečné a efektívne zváracie roztok pre prívesy

1: Súčasná situácia a problémy preklopenia rámu vo výrobnej oblasti semifináleru

1: Prehľad

V súčasnom výrobnom procese polo prívesov, aby sa vyriešili problémy s plochým zváraním, spodným zváraním a bočným zváraním polo prívesov, je potrebné prevrátiť celý rám, aby sa zvárací personál mohol dostať do zváračských častí.

2: Metóda prevrátenia prúdu

Pomocou žeriavového drôteného lana zdvihnite rám a otočte ho na zem.

3: Problémy, ktorým čelí súčasná metóda preklopenia

Pri použití lana hnacieho drôtu na prevrátenie rámu, keď sa uhol rámca neustále mení, sa sila sily drôteného lana neustále mení, sprevádzaná tuhým trením na drôtenom lane; Pri dlhodobom používaní sú oceľové vodiče náchylné na skĺznutie a lámanie a predstavujú bezpečnostné riziko.

Počas procesu otáčania, keď sa uhol rámca neustále mení, môže sila oceľového drôtového lana ľahko spôsobiť deformáciu, poškodenie a iné javy v bode sily rámu.

Metóda pretáčania prúdu vyžaduje manuálne zdvíhanie oceľových drôtov, kvalifikovanú prevádzku vozidla a pozornosť na koordináciu s rámom, ktorý je časovo náročný, náročný na prácu a predstavuje bezpečnostné riziká.

2: Princíp pracovného zariadenia a podrobné spracovanie

Zariadenie prijíma konštrukciu portálov a je vybavené upínacím zariadením obrobku, ktoré môže obrobok prevrátiť 360 stupňov. Po dokončení zvárania sa zavesenie telesa vozidla otáča nadol cez otáčanie a otáčajúce a upínacie zariadenie sa zníži, aby sa telo vozidla umiestnilo na držiak na zem. Kompletné práce na pracovnej stanici.

Synchrónny mechanizmus

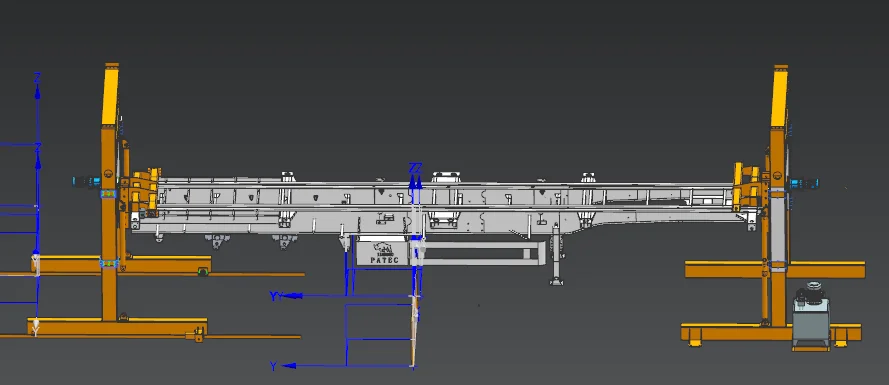

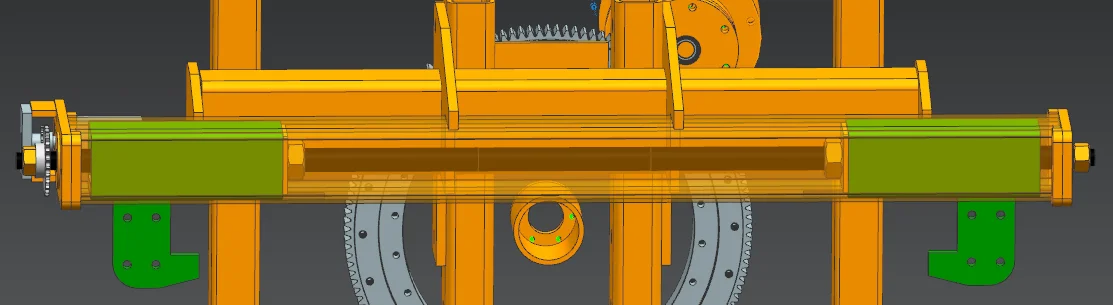

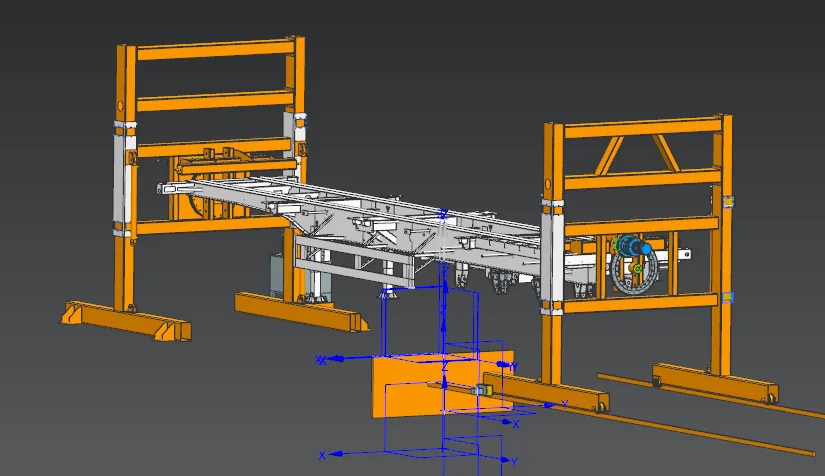

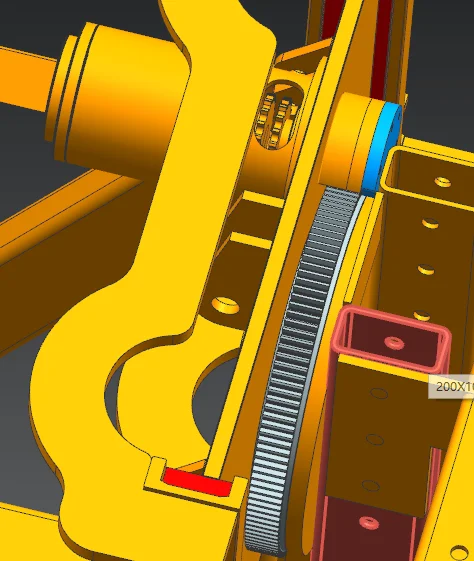

Rotujúci mechanizmus

Mechanizmus zdvíhania duálneho valca

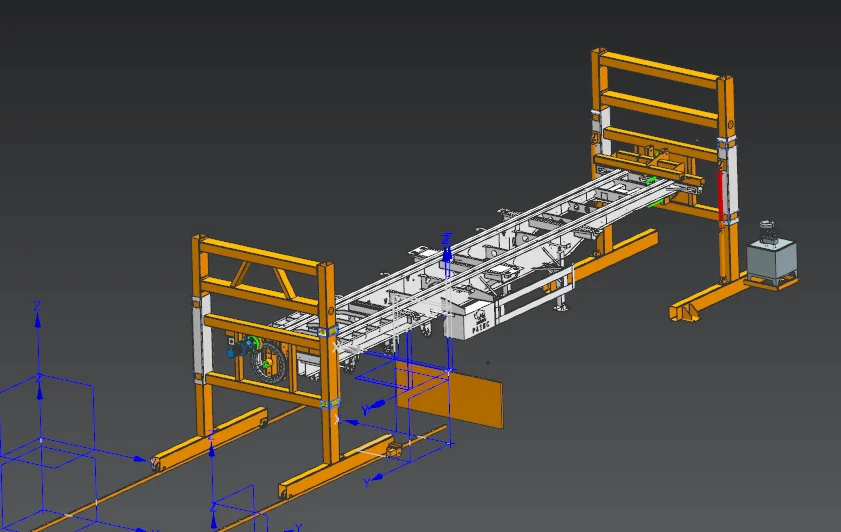

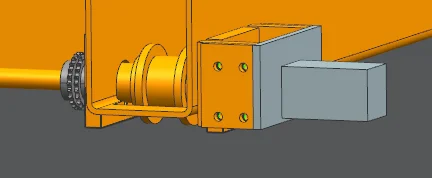

Mechanizmus jedného konca prechádzky

Metóda upínacieho obrobku

3: Hlavné technické parametre vybavenia

1

Model zariadenia: FZ-LM360

2

Komponenty: Hlavné telo, zdvíhacie zariadenie, upínacie zariadenie, elektrický riadiaci systém

3

Veľkosť zariadenia: šírka 3,2 m, jednostranný predný a zadný rázvor 3,5 m, výška približne 3,5 m

4

Príslušný rozsah telesa vozidla: šírka 2550 mm -3000 mm

(Prispôsobiteľné) dĺžka 11000 mm -15000 mm

5

Flip uhol: 360 stupňov

6

Šírka Longmen: najmenej 2,75 metra

4: Parametre konfigurácie zariadenia

1

Celý stroj na stroj: menej alebo rovná 15 kW

2

Rotujúca energia: 4 kW

3

Upínacie zariadenie: elektrické hydraulické ovládanie

4

Zdvíhacie zariadenie: elektrické hydraulické ovládanie

5

Rotujúce zariadenie: integrovaný redukčný motor

6

Hlavné elektrické spotrebiče: Chint Electric

5: Bezpečnosť a ochrana

1

Limit

2

ochrana proti preťaženiu

6: Rozsah napájania

1

380 V ± 20 V 50 Hz

7: záručné obdobie

1

Od dátumu dodania je celý stroj s jednoročnou bezplatnou zárukou.

8: Náhodné údaje

1

Jedna kópia diagramu obvodu zariadenia

2

Jedna kópia príručky po predaji

Rozsah dodávok:

Sériové číslo

pomenovať

poznámky

1

Hostiteľské telo: 2 sady

Zahŕňa: 4 hydraulické valce, 2 chôdze, 2 redukcie, ako aj rotujúci mechanizmus, mechanizmus zdvíhania a hlavný rám.

2

Hydraulická elektráreň: 2 sady

Zahŕňa: 2 súpravy elektrických riadiacich skriniek

Kupujúci poskytne:

1

Hydraulický olej

L-hm -46

2

napájací kábel

4- core 4- štvorcové

Podmienky inštalácie lokality:

1: betónová podlaha

2: Uhol sklonu uzemnenia: menej ako 8 stupňov

Poznámka: Vyššie uvedený rozsah napájania obsahuje kompletné komponenty zariadenia, aby sa zabezpečila normálna prevádzka a fungovanie.
