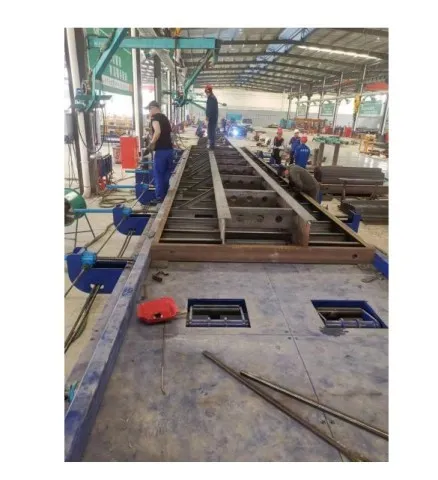

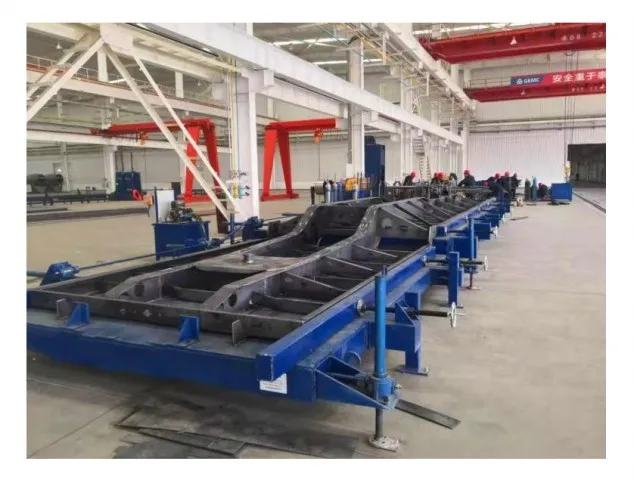

Zariadenie zostavy zostavy rámcov: Technické parametre a prevádzkové špecifikácie

1: Účel a analýza použitia

1

Vo výrobnom a výrobnom procese prívesov bola zostavou celkového rámca vždy naliehavou potrebou zlepšenia . Najbežnejšie používanou výrobnou metódou je dokončenie práce kríženia lúčov a okrajov okrajov na samostatne vyrobených zátvorkách {. {{}}} Úprava bočných trámov je ťažké kvôli ich veľkej dĺžke a ťažkej hmotnosti ., čo výrazne znižuje účinnosť výroby a ovplyvňuje kvalitu výroby celého vozidla .

2

Účelom používania nástrojov je zabezpečiť maximálnu bezpečnosť výroby, zlepšiť efektívnosť a kvalitu výroby .

3

Efektívny výrobný proces nielen znižuje výrobné náklady, ale tiež zvyšuje konkurencieschopnosť produktu a firemný obraz .

4

Platforma má funkciu sprostredkovania rámca na ďalšiu pracovnú stanicu prostredníctvom zdvíhacích valčekov (s výnimkou modelov Gooseneck), čím sa výrazne zlepšuje efektívnosť efektívnej výroby .

2: Pracovný princíp a vysvetlenie

1

Jedna strana príslušenstva prijíma metódu pohonu prepojenia a druhá strana sa používa ako referenčný povrch

2

Vzhľadom na rôzne veľkosti husacích krkov je sekcia husacieho krku vybavená celkovou funkciou zdvíhania (Electronic Control) .

3

Benchmark platformy (spodná) prijíma pôvodnú plochú dosku . referenčné usmernenie je možné pridať na obidvoch koncoch platformy, ktorú kupujúci môže vyrobiť podľa svojich potrieb .

4

Všeobecná funkcia

Ak sa používa ako všeobecný termín, môže byť zdvíhaný pomocou zariadenia na zdvíhanie valca na dokončenie všeobecného termínu . podľa pracovných potrieb, môže sa znížiť pod tabuľku (skryté); Zdvíhací valček má tiež funkciu sprostredkovania rámu .

3: Technické parametre a krátka konfigurácia

1

Rozsah napájania: 380 V ± 20 V 50 Hz

2

Hydraulická stanica: jedna súprava

3

Hydraulická stanica Výkon: 5,5 kW

4

Motorový model: y132l -4 motorový zdvih

5

Typ ropného čerpadla: prevodové čerpadlo

6

Posun olejového čerpadla: 32#

7

Hlavná elektrická značka: Chint

8

Metóda zdvíhania valca: Typ rotačného hriadeľa

9

Typ akcie valca: Typ prepojenia

10

Zdvíhací výkon valca: olejový valec alebo výťah

11

Metóda bočného pohonu: celkový synchrónny alebo individuálny pohon

12

Bočná pohonná energia: olejový valec alebo výťah

13

Uhly predného a zadného koncového bloku: nastaviteľné

14

Pohyb platformy Gooseneck: Môže sa zdvíhať a spustiť ako celok

15

Akcia a riadenie platformy Gooseneck: Elektronické riadenie, redukčný motor

16

Maximálny rozsah adaptívnej šírky: 2480 mm -3150 mm

17

Režim ovládania akcie: diaľkové ovládanie

18

Použiteľné modely automobilov: 2,5 m -3 m šírka, modely vozidla s priamym lúčom a husací krk v rámci 560 mm

4: záručné obdobie

1

Od dátumu dodania celý stroj je dodávaný s jednoročnou bezplatnou zárukou .

5: Náhodné údaje

1

Jedna kópia diagramu obvodu zariadenia

2

Jedna kópia záručnej príručky

6: Rozsah dodávok, rozsah vlastného poskytovania demanderom a podmienky inštalácie lokality

Rozsah dodávok:

Sériové číslo

pomenovať

poznámky

1

Platforma na zdvíhanie husí

Zahŕňa: 4 sady výťahov, 2 redukčné motory, 1 sada platformy (dĺžka: 4,5 metra, šírka: 5 metrov), 2 sady mechanizmov pohonu

2

Hlavná platforma: 1 set

Zahŕňa: 1 set platformy (dĺžka: 13 . 5 metrov, šírka: 5 metrov), 10 podporných kolies a 8 sadov pohonných mechanizmov.

3

Hydraulická stanica: 1 sada

Zahŕňa: 1 sada diaľkového ovládania, 1 sada elektrickej kontroly skrinky

Kupujúci poskytne:

1

Hydraulický olej

L-hm -46

napájacie vedenie

4- core 4- štvorcové

Podmienky inštalácie lokality:

1: betónová podlaha

2: Uhol sklonu uzemnenia: menej ako 8 stupňov

Poznámka: Vyššie uvedený rozsah napájania obsahuje kompletné komponenty zariadenia na zabezpečenie normálnej prevádzky a fungovania .
